YC16VTDG-1100N5LC Gasgenerator-Set mit offenem Rahmen

YC16VTDG-1100N5LC Gasgenerator-Set mit offenem Rahmen
Informationen:
Modell: YC16VTDG-1100N5LC
Nennleistung: 1100 kW / 1375 kVA
Nenngeschwindigkeit: 1500 U/min
Nennspannung: 400 V
Nennstrom: 1984,5 A
Frequenz: 50 Hz
Anfrage senden
Download
Beschreibung
Technische Parameter

Guangxi Yuchai International Trade Co., Ltd. ist einer der führenden Hersteller und Lieferanten von yc16vtdg-1100n5lc Open-Frame-Gasgeneratorsätzen in China. Bitte zögern Sie nicht, hier hochwertige, in China hergestellte Großgeräte in großen Mengen zu verkaufen und ein Angebot von unserer Fabrik einzuholen. Wir nehmen auch individuelle Bestellungen entgegen.



YC16VTDG-1100N5LC




Nennleistung: 1100 kW
Gasquelle: Erdgas (CH4Größer oder gleich 96 %
Spannung/Frequenz: 400 V/50 Hz



Produkteinführung

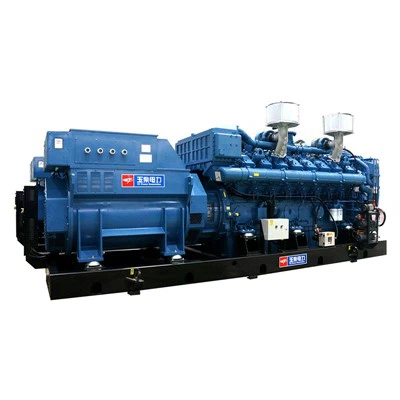

Das Gasaggregat der Serie YC16VTDG-1100N5LC ist ein automatisches Aggregat, das von Yuchai unabhängig entwickelt wurde und auf jahrelanger Marktanwendungserfahrung durch die Einführung fortschrittlicher Aggregatetechnologien im In- und Ausland basiert. Das Aggregat ist mit einem ausgereiften Gasregelsystem ausgestattet. Nach Yuchais strenger mechanischer Entwicklungsüberprüfung und standardisierter Optimierung der Verbrennungsentwicklungstechnologie zeichnet sich diese Serie von Gasaggregaten durch hohe Zuverlässigkeit, hohe Effizienz und Umweltfreundlichkeit sowie niedrige Wartungskosten aus und kann die Bedürfnisse verschiedener Benutzer erfüllen.
product-625-309



Hohe Zuverlässigkeit

Basierend auf der ausgereiften Produktdesign- und Produktionsplattform hat Yuchai unabhängig hoch{0}temperaturverschleißfeste Materialien und hoch{2}feste Komponenten (einschließlich Zylinderblock, Zylinderkopf, Nockenwelle, Kurbelwelle und gemeinsame Basis) entwickelt und hergestellt, die für Gasgeneratoren geeignet sind, wodurch die Zuverlässigkeit und Haltbarkeit des Produkts erheblich verbessert wird.

01

Hohe Effizienz und Umweltfreundlichkeit

Der Einsatz ausgereifter Technologien wie Magerverbrennung, Hochenergie-Kondensator-Zündmodul, Yuchais patentierte Brennkammer, hocheffizienter Turbolader und Sauerstoffsensor-Regelkreisregelung sorgt für eine effiziente und saubere Gasverbrennung, eine genaue Steuerung des Luft-Gas-Verhältnisses, höhere Leistungskonsistenz und -stabilität sowie niedrige Emissionen.
Yuchais patentierte Hinterradkammer- und Punkt{0}}Linieneingriffszahnradtechnologie sowie die Vier-ventiltechnologie werden auf den Gasmotor angewendet, wodurch die mechanischen Geräusche, Abgasgeräusche und Abgastemperaturen des Antriebsstrangs wirksam reduziert werden und die Freundlichkeit für Bediener und die natürliche Umwelt gewährleistet wird.

02

Niedrige Wartungskosten

Es kommen die patentierten Zylinderlaufbuchsen-, Kolbenring- und Ventildichtungstechnologien von Yuchai zum Einsatz, die den Schmierölverbrauch erheblich reduzieren und den Schmierölwechselzyklus auf über 1.500 Stunden verlängern. Das Gasaggregat ist mit Teilen ausgestattet, die sich durch gute Universalität und einfache Wartung auszeichnen, wodurch die Wartungskosten von Stromerzeugungsanlagen erheblich gesenkt werden.

03

Sicherheitsschutz

Das Aggregat ist mit einem unabhängigen, ausgereiften Aggregatesteuerungssystem ausgestattet, um eine stabile Regelung zu gewährleisten, einem Klopfmonitor für jeden Zylinder, um eine Echtzeit-Zustandsüberwachung des Aggregats zu ermöglichen, sowie explosionssicheren Kurbelgehäuse- und Einlassrohrventilen, die die Sicherheit des Aggregats gewährleisten.

04

Generator

Der Generator bietet die Vorteile einer hohen Erzeugungseffizienz, eines geringen Temperaturanstiegs, einer geringen Wellenformverzerrungsrate, einer guten dynamischen Leistung und eines stabilen AVR-Parallelbetriebs sowie erstklassiger Zuverlässigkeit und Haltbarkeit und kann die Serviceanforderungen verschiedener rauer Umgebungen erfüllen.

05



Standardsortiment



NEIN.

Teilename

Einheit

Menge

NEIN.

Teilename

Einheit

Menge

1

Gasmotor
Satz

1

6

Schaltschrank für das Aggregat
Stk.

1

2

Ventilgruppe
Satz

1

7

Schalldämpfer, Balg
Satz

1

3

Generator
Stk.

1

8

Batterie
Satz

1

4

Gemeinsame Basis
Stk.

1

9

Begleitende Werkzeuge

Satz

1

5
Flexible Kupplung
Stk.
1 10
Begleitdokumente
Satz 1
1. Die Kühlerteile sind optional.
2. Zu den Begleitdokumenten gehören eine Bedienungsanleitung, eine Umriss- und Installationszeichnung, eine Liste der technischen Parameter, Motorspezifikationen, Spezifikationen des Schaltschranks, ein Schaltplan und ein Servicehandbuch für drei Garantien.



Steuerfunktion



Grundfunktion

Netzschalter, Start, Abschaltung, Not-Aus sowie Schließ- und Öffnungssteuerung

Anzeigefunktion

Phasenspannung, Netzspannung, Strom, Frequenz, Phasenfolge, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor, kumulierte Energieabgabe, Drehzahl, Öldruck, Kühlmitteltemperatur, Abgastemperatur, Betriebszeit des Aggregats, kumulierte Startzeiten und Batteriespannung

Schutzfunktion

Übergeschwindigkeitsschutz, Untergeschwindigkeitsschutz, Überspannungsschutz, Unterspannungsschutz, Überfrequenzschutz, Unterfrequenzschutz, Überstromschutz, Überleistungsschutz, Schutz vor niedrigem Öldruck, Schutz vor hoher Wassertemperatur, Schutz vor hoher Abgastemperatur, Schutz vor niedriger Batteriespannung und Schutz vor Ladefehlern



Größe und Gewicht der Einheit



Nettoabmessungen und Gewicht des Aggregats
A
B
C
Gewicht
5152 mm
2127 mm
2280 mm
12500 kg



product-803-272



Hinweis: Die oben genannten Daten und Informationen werden mit der Aktualisierung des Produkts aktualisiert und Yuchai behält sich das Recht vor, technische Änderungen vorzunehmen.



Beliebte label: yc16vtdg-1100n5lc Gasgeneratorsatz mit offenem Rahmen, China yc16vtdg-1100n5lc Gasgeneratorsatz mit offenem Rahmen Hersteller, Lieferanten, Fabrik, Yuchai

Parameter des Generatorsatzes
Modell
YC16VTDG-1100N5LC
Nennleistung
1100 kW/1375 kVA
Nenngeschwindigkeit
1500 U/min
Nennspannung
400V
Nennstrom
1984.5A
Frequenz

50 Hz

PF 0,8 (nacheilend)
Generatoreffizienz
42%
Kraftstoffverbrauchsrate unter Volllast
270.9m³/h
Lärm
Weniger als oder gleich 114 dB(A)@1m
Startmethode
elektronisch
Gewicht
12500 kg
Motorparameter
Modell
YC16VTD1830N-D30
Nennleistung
1220 kW
Nenngeschwindigkeit
1500 U/min
Anzahl Zylinder:

16

Bilden
V-Typ, Viertakt-, Wasser-kühlung
Bohrung × Hub (mm)
152 mm × 180 mm
Verschiebung
52.3L
Kompressionsverhältnis
12.5:1
Kontrollsystem
ECU
Ölverbrauchsrate
Weniger als oder gleich 0,3 g/kWh
Kühlmittelkapazität (ohne Kühler)
170L
Ölkapazität
280L
Überholungsintervall
40000h
Generatorparameter
Generatormodell
YC-1100-4
Verkabelungsmodus
Drei-Phasen-Vier--Drahtsystem (Y-Typ)
Spannungsregelungsmodus
AVR
IP-Klasse
IP23
Isolierklasse
H
Temperaturanstiegsklasse
F
Wärmebilanzparameter
Kühlmittelwärme der Zylinderlaufbuchse (±8 %)
522 kW
Kühlmittelwärme des Ölkühlers (±8%)
136 kW
Kühlmittelwärme in der Primärstufe des Ladeluftkühlers (±8 %)
157 kW
Gesamte Kühlmittelwärme des Hochtemperatur-Kühlsystems (±8 %)
816 kW
Kühlmittel erwärmen die Sekundärstufe des Ladeluftkühlers (±8 %).
62 kW
Gesamte Kühlmittelwärme des Niedertemperatur-Kühlsystems (±8 %)
62 kW
Abwärme des Abgases (bei einer Abgastemperatur von bis zu 120 Grad) (±8 %)
484 kW
Gesamte Strahlungswärme (±8%)
98 kW
Kühlparameter
Durchflussrate des zirkulierenden Wassers mit hoher-Temperatur
75m³/h
Einlasstemperatur des zirkulierenden Wassers mit hoher-Temperatur (±2 %)
76,6 Grad
Auslasstemperatur des zirkulierenden Wassers mit hoher-Temperatur (±2 %)
86 Grad
Durchflussrate des zirkulierenden Wassers mit niedriger-Temperatur
43.2m³/h
Niedrige-Temperatur des Einlasswassers (±2 %)
40 Grad
Niedrige-Temperatur des Auslasswassers (±2 %)
41,2 Grad
Einlass- und Auslassparameter
Lufteinlass
5183,2 kg/h
Gaseinlass
214,6 kg/h
Luftverdrängung
5397,8 kg/h
Abgastemperatur nach Turbolader (±5%)
410 Grad
Testbedingungen
Brennwert von Gas
9,668 kWh/m³
Volumengehalt von Methan
Größer oder gleich 96 %
Gastemperatur
10~40 Grad
Gasfeuchtigkeit
<60%
Gaseinlassdruck
30~50 kPa
Unterdruck am Lufteinlass
>-3kPa
Abgasgegendruck
<5 kPa
Absoluter Atmosphärendruck
101,32 kPa
Umgebungstemperatur
25 Grad
Relative Luftfeuchtigkeit
Weniger als oder gleich 30 %
Höhe
Weniger als oder gleich 1.000 m
Hinweis: Alle Daten des Gasaggregats wurden in der oben genannten Testumgebung gemessen.
